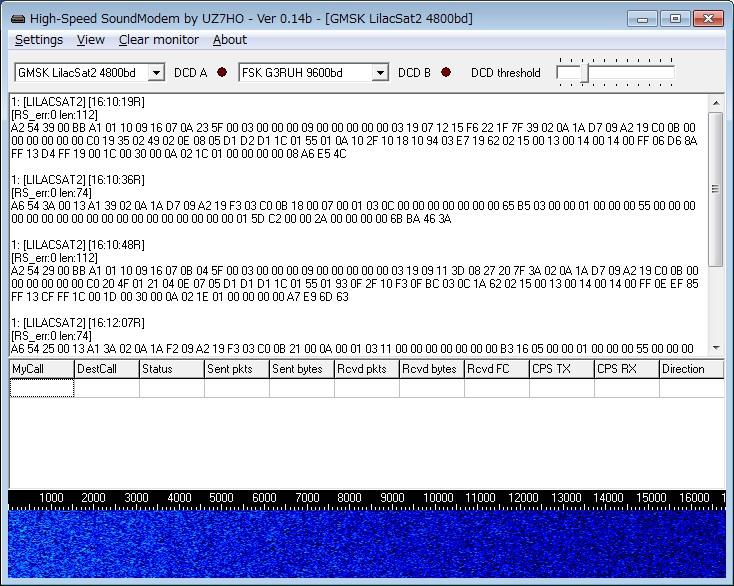

LilacSat-2 4k8 telemetry2016年09月22日 17時08分

16:08-16:17JST, 22 Sep 2016, Ele 13 SE-E-N, 437.225MHz 4800bps GFSK
自局環境では、なぜか New_Decoder では解析できないので、加工後(after)
のデータを Old_Decoder にかけて解析しました。
(befor) http://www.ne.jp/asahi/hamradio/je9pel/60922li1.txt
(after) http://www.ne.jp/asahi/hamradio/je9pel/60922li2.txt

GOMX-3 19k2 telemetry2016年09月22日 18時29分

17:52-18:00JST, 22 Sep 2016, Ele 44 WS-S-EN, 437.250MHz 19200bps GMSK

AAUSAT-4 2k4 telemetry2016年09月22日 18時30分

18:00-18:11JST, 22 Sep 2016, Ele 74 S-W-WN, 437.425MHz 2400bps GFSK

LilacSat-2 4k8 telemetry decoder2016年09月22日 20時04分

New_Decoder の 'lilacsatt_realtime_obc_b.exe' と 'lilacsat_fsk.exe' 共に
自局環境では両方とも、受信生データを加工する必要があることがわかりました。

LilacSat-2
16:08-16:17JST, 22 Sep 2016, Ele 13 SE-E-N, 437.225MHz 4800bps GFSK
http://www.ne.jp/asahi/hamradio/je9pel/60922li1.txt
http://www.dk3wn.info/files/lilacsat.zip

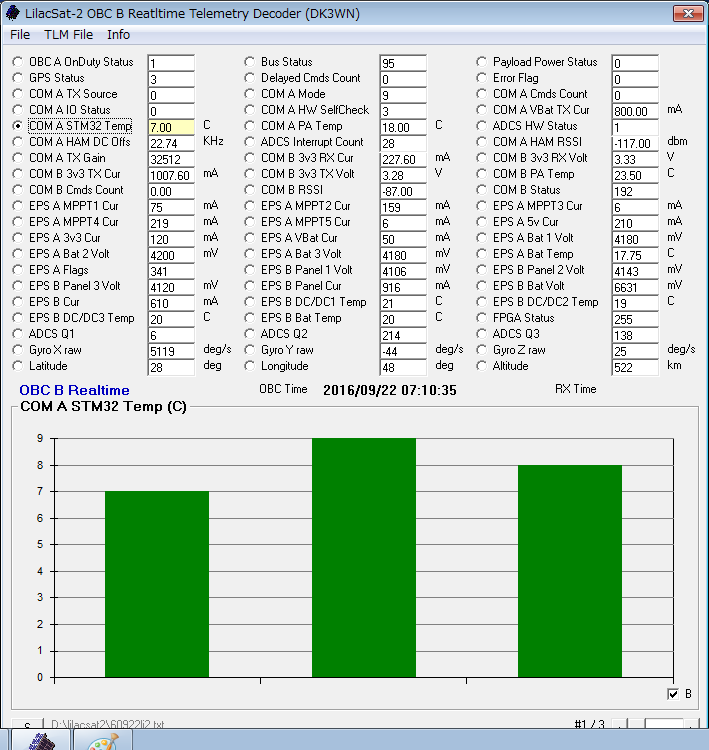

For lilacsatt_realtime_obc_b.exe (左図)

1: [LILACSAT2] [16:10:19R]
[RS_err:0 len:112]
0000: A2 54 39 00 BB A1 01 10 09 16 07 0A 23 5F 00 03
0010: 00 00 00 09 00 00 00 00 00 03 19 07 12 15 F6 22
0020: 1F 7F 39 02 0A 1A D7 09 A2 19 C0 0B 00 00 00 00
0030: 00 00 C0 19 35 02 49 02 0E 08 05 D1 D2 D1 1C 01
0040: 55 01 0A 10 2F 10 18 10 94 03 E7 19 62 02 15 00
0050: 13 00 14 00 14 00 FF 06 D6 8A FF 13 D4 FF 19 00
0060: 1C 00 30 00 0A 02 1C 01 00 00 00 00 08 A6 E5 4C
***********************************

1: [LILACSAT2] [16:10:48R]
[RS_err:0 len:112]
0000: A2 54 29 00 BB A1 01 10 09 16 07 0B 04 5F 00 03
0010: 00 00 00 09 00 00 00 00 00 03 19 09 11 3D 08 27
0020: 20 7F 3A 02 0A 1A D7 09 A2 19 C0 0B 00 00 00 00
0030: 00 00 C0 20 4F 01 21 04 0E 07 05 D1 D1 D1 1C 01
0040: 55 01 93 0F 2F 10 F3 0F BC 03 0C 1A 62 02 15 00
0050: 13 00 14 00 14 00 FF 0E EF 85 FF 13 CF FF 1C 00
0060: 1D 00 30 00 0A 02 1E 01 00 00 00 00 A7 E9 6D 63
***********************************

1: [LILACSAT2] [16:12:17R]
[RS_err:0 len:112]
0000: A2 54 37 00 BB A1 01 10 09 16 07 0C 21 5F 00 03
0010: 00 00 00 09 00 00 00 00 00 03 19 08 11 02 0C 20
0020: 1F 7F 3A 02 0A 1A F2 09 A2 19 C0 0B 00 00 00 00
0030: 00 00 C0 2E 09 01 15 07 0F 08 06 D1 D1 D1 1C 01
0040: 55 01 A4 0E D2 0E 35 10 3F 02 92 19 6F 02 14 00
0050: 13 00 14 00 14 00 FF E9 26 60 FF 13 C8 FF 19 00
0060: 13 00 2E 00 09 02 24 00 00 00 00 00 D3 4B 44 1B
***********************************

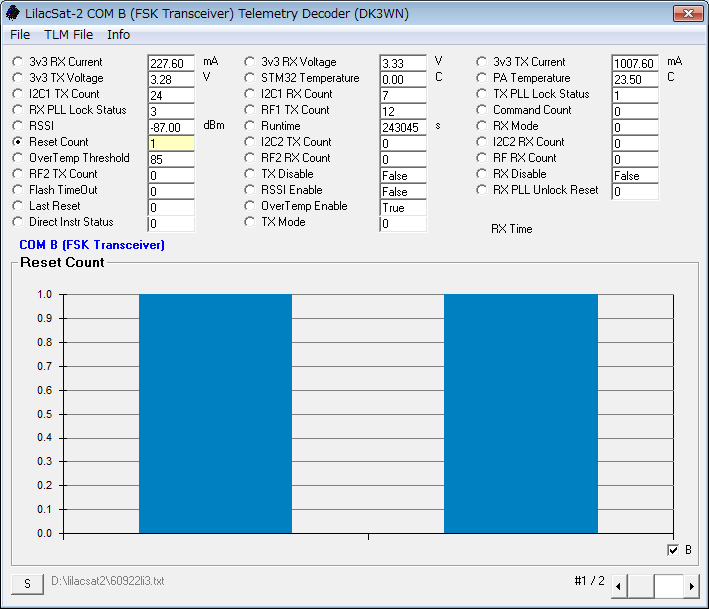

For lilacsat_fsk.exe (右図)

1: [LILACSAT2] [16:10:36R]
[RS_err:0 len:74]
0000: A6 54 3A 00 13 A1 39 02 0A 1A D7 09 A2 19 F3 03
0010: C0 0B 18 00 07 00 01 03 0C 00 00 00 00 00 00 00
0020: 65 B5 03 00 00 01 00 00 00 55 00 00 00 00 00 00
0030: 00 00 00 00 00 00 00 00 00 00 00 00 01 5D C2 00
0040: 00 2A 00 00 00 00 6B BA 46 3A
***********************************

1: [LILACSAT2] [16:12:07R]
[RS_err:0 len:74]
0000: A6 54 25 00 13 A1 3A 02 0A 1A F2 09 A2 19 F3 03
0010: C0 0B 21 00 0A 00 01 03 11 00 00 00 00 00 00 00
0020: B3 16 05 00 00 01 00 00 00 55 00 00 00 00 00 00
0030: 00 00 00 00 00 00 00 00 00 00 00 00 01 02 C2 00
0040: 00 27 00 00 00 00 E0 E4 3D 83
***********************************
