AAUSAT-4_9k6 analyzing #22016年09月18日 07時55分

昨日朝、自局が受信した kissファイルを、DK3WN decoder で解析してみました。

BeeSat-4_4k8 decoding by hs_sm0.10b2016年09月18日 08時39分



BeeSat-4_4k8信号を、High-Speed SoundModem Ver0.10b を使い デコードしてみ
ました。この衛星は、JA上空では CW は送信していますが、4k8_GMSK信号は送信
されていません。そこで、オランダの PE0SAT局が先週受信した IQ.wavファイル
を音源としてデコードしてみました。この衛星は Mobitex-NX プロトコルを採用
しており、次のサイトに詳細な解説があります。hs_sm0.10b が対応しています。
http://destevez.net/2016/09/some-notes-on-beesat-and-mobitex-nx/
http://janvgils.home.xs4all.nl/download/BeeSAT/

1: [MOBITEX-NX] [08:21:57R]
CTRL: 3F00
NR_blocks: 32
MSG_type: 1
Callsign: DP0BEH - CRC OK
block0: 1A CF FC 1D 0B 20 48 18 18 00 00 00 C6 4B 00 7D BE 23  FEC_err: 1
block1: 31 7F 30 E1 96 89 54 2E 04 B8 14 88 34 43 55 AD 3C 01  FEC_err: 0
block2: 80 C5 00 00 03 00 00 00 00 6D 7D 00 0B 43 ED 27 86 A0  FEC_err: 0
block3: 00 27 11 E0 01 00 01 00 C0 00 00 00 8B CA C0 26 80 18  FEC_err: 0
block4: 63 40 B0 E7 C0 00 00 00 00 00 3C 2E C1 F1 F8 3A 44 12  FEC_err: 0
block5: C2 83 F9 0F B9 9B BE 5F 05 5B 3F B1 80 00 00 00 00 00  FEC_err: 0
block6: 02 00 14 9B 19 DC 11 44 03 11 A5 03 60 09 56 04 C5 F6  FEC_err: 0
block7: EE 04 68 18 EE 09 F6 01 92 18 EE 01 7A 52 71 0F C1 35  FEC_err: 0
block8: 1A CF FC 1D 0B 20 49 19 18 00 00 01 C2 C2 00 7D 0F B4  FEC_err: 0
block9: 9E 1A 80 1F B8 60 90 30 02 DF E4 FE FF EB 7E E7 C2 7C  FEC_err: 1
block10: 17 AE FC EF B3 7C 37 B7 FB FE CD 64 BF 1E 58 8F F5 FF  FEC_err: 1
block11: 8F F5 FF 9D B2 75 5E 5A 73 2F 6A 58 A4 AF AC C8 43 B7  FEC_err: 0
block12: DE 2F 92 CE CC 68 32 88 15 E0 22 F8 50 E7 F4 38 00 00  FEC_err: 0
block13: 00 00 00 00 00 00 00 00 00 00 00 01 78 48 00 00 02 00  FEC_err: 0
block14: 00 00 00 00 00 00 00 00 07 D5 B0 19 7F FE 7F FF FF FF  FEC_err: 0
block15: FF FF FC 98 00 00 00 00 00 00 00 00 00 00 00 07 10 72  FEC_err: 0
block16: 1A CF FC 1D 0B 20 4A 1A 18 00 00 02 C2 C2 00 7D BE 22  FEC_err: 0
block17: 62 E6 1F 2D 2A 84 09 61 49 0D 10 0D 50 03 00 62 07 46  FEC_err: 0
block18: 2B C7 DA 4F 0D 40 00 4E 23 C0 00 0C 00 00 00 03 00 18  FEC_err: 0
block19: D1 A5 03 60 09 00 65 60 4C 51 B3 13 71 40 00 DB 6F AE  FEC_err: 0
block20: 63 7D 00 00 65 00 00 00 00 00 08 34 50 13 70 F5 39 4F  FEC_err: 0
block21: 30 2D 03 10 2F 1F 33 44 F7 19 8D 47 E5 67 E7 B7 22 A1  FEC_err: 0
block22: 22 00 B0 F0 0F 00 EB 0C F0 08 00 40 F9 00 44 9F 0E E2  FEC_err: 1
block23: 2B 82 76 00 00 00 00 02 18 04 19 99 A1 1A C7 96 20 1E  FEC_err: 1
block24: 1A CF FC 1D 0B 20 4B 1B 18 00 00 07 C2 79 00 7D DF F2  FEC_err: 0
block25: E0 37 67 81 8A 85 68 51 E3 A6 64 33 C8 EA 4F B7 C8 5D  FEC_err: 0
block26: DB F8 A6 0D E0 59 71 65 1D 80 47 3D B8 33 1D 11 C9 E7  FEC_err: 0
block27: DA 58 09 A2 C6 02 87 68 CE CF E2 D8 87 A6 F3 FA 04 1F  FEC_err: 0
block28: E3 4F EB 6E 7A 8A 68 88 56 29 BD D9 AE 3C 2C FD 8D 5C  FEC_err: 0
block29: 69 D7 48 A5 F6 37 0D 76 37 D5 8B 8A 07 0E CE 02 D3 E2  FEC_err: 0
block30: 21 8B E9 1C 39 C4 00 02 B4 29 34 35 D7 C1 D7 CD 9B 49  FEC_err: 0
block31: FD B3 22 CD 72 FA E8 7A 5B F4 B4 29 34 35 FF FF 96 03  FEC_err: 0
All blocks successfully decoded!

DTUsat-2 heard2016年09月18日 10時00分

今朝のパスで、理論値のとおりの 2.4GHz信号が出ていることを確認しました。

LilacSat-2_4k8 analyzing #22016年09月18日 19時09分



昨日朝に自局が受信した LilacSat-2_4k8 信号を、DK3WN_decoder で解析できる
ように、JA0CAW局が提唱する加工方法で整形してみました。 HK-Data (len:112)
のデータを len:16 ごとに 7段に切り刻み、各行頭にヘッダーを付けて、最後に
アスタリスク[*]を 35個付け完成です。少し手間が掛かりますが、この加工整形
により、LINUX用 DK3WN_telemetry decoder で上図のように解析することができ
るようになります。(Tnx.> DK3WN, JA0CAW)

[整形前]
1: [LILACSAT2] [06:31:13R]
[RS_err:0 len:112]
A2 54 3B 00 BB A1 01 10 09 10 15 1F 1F 5F 00 03 00 00 00 09 00 00 00 00 00
03 1A 07 12 1F DB 2B 31 7F 38 02 0A 1A D4 09 A2 19 40 0B 00 00 00 00 00 00
C0 04 35 00 27 39 0E 08 05 D1 D1 D1 14 01 55 01 66 10 E4 0F F3 0F A9 02 08
19 6F 02 14 00 13 00 14 00 14 00 00 DB 4E 50 FF 03 F7 FF 16 00 16 00 AC 00
11 02 1D 01 00 00 00 00 EC 74 23 BE

1: [LILACSAT2] [06:32:13R]
[RS_err:4 len:112]
A2 54 3A 00 BB A1 01 10 09 10 15 20 1F 5F 00 03 00 00 00 09 00 00 00 00 00
03 1A 07 11 1B F9 2F 20 7F 3B 02 0A 1A CE 09 A2 19 40 0B 00 00 00 00 00 00
C0 3C 0D 00 1C 27 0E 08 05 D1 D1 D1 13 01 55 01 E5 0F 9D 10 6A 10 45 02 E5
18 7B 02 14 00 13 00 14 00 14 00 FF BA 51 40 FF 03 F4 FF 12 00 19 00 AB 00
13 02 1A 01 00 00 00 00 4D 2D 96 CD

[整形後]
1: [LILACSAT2] [06:31:13R]
[RS_err:0 len:112]
0000: A2 54 3B 00 BB A1 01 10 09 10 15 1F 1F 5F 00 03
0010: 00 00 00 09 00 00 00 00 00 03 1A 07 12 1F DB 2B
0020: 31 7F 38 02 0A 1A D4 09 A2 19 40 0B 00 00 00 00
0030: 00 00 C0 04 35 00 27 39 0E 08 05 D1 D1 D1 14 01
0040: 55 01 66 10 E4 0F F3 0F A9 02 08 19 6F 02 14 00
0050: 13 00 14 00 14 00 00 DB 4E 50 FF 03 F7 FF 16 00
0060: 16 00 AC 00 11 02 1D 01 00 00 00 00 EC 74 23 BE
***********************************

1: [LILACSAT2] [06:32:13R]
[RS_err:4 len:112]
0000: A2 54 3A 00 BB A1 01 10 09 10 15 20 1F 5F 00 03
0010: 00 00 00 09 00 00 00 00 00 03 1A 07 11 1B F9 2F
0020: 20 7F 3B 02 0A 1A CE 09 A2 19 40 0B 00 00 00 00
0030: 00 00 C0 3C 0D 00 1C 27 0E 08 05 D1 D1 D1 13 01
0040: 55 01 E5 0F 9D 10 6A 10 45 02 E5 18 7B 02 14 00
0050: 13 00 14 00 14 00 FF BA 51 40 FF 03 F4 FF 12 00
0060: 19 00 AB 00 13 02 1A 01 00 00 00 00 4D 2D 96 CD
***********************************

GOMX-3_19k2 analyzing2016年09月18日 19時49分

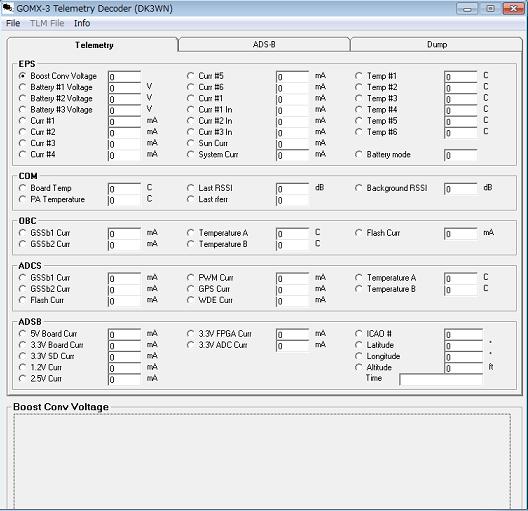

LINUX用 GOMX3_decoder では、もちろん LINUX上で得られたデータで解析できて
いますが、さすがの hs_sm0.10b では、まだデータの加工整形方法が確立されて
いないので、上図のように解析することができません。今後の課題です。
